歐姆龍OMRON 智能相機FQ2系列

部件型號：FQ2系列

服務熱線：027-87886639 / 13618663978

E-mail：mail@maserac.com 聯系人：高先生

在線詢價/技術支持：

詳細資料：歡迎來電索取

產品簡述

檢測能力強、相機種類豐富、通信接口多樣。全部完成進化，演繹出小巧的超級相機.將高端圖像傳感器所擁有的最暢銷功能凝聚而成“無需控制器的圖像傳感器”。

規格參數

FQ2 升級信息

讓智能相機更便捷

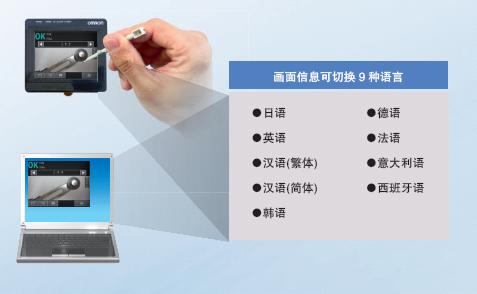

可放大顯示圖像和文字！

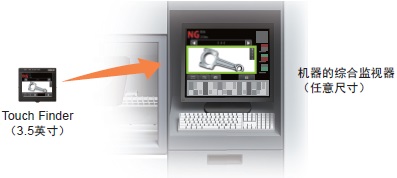

免費提供“.NET控件中的自定義控件”，可方便地將FQ2的測量圖像和測量結果顯示到生產現場的HMI電腦上
可自由設計畫面布局、圖像和文字的放大、縮小。

利用模擬器進行離線檢驗，可進一步縮短啟動準備時間和關機時間。

・即使機器不在身邊，也可實現最佳設定。
・無需親赴現場，即可對海外工廠的品質改善進行檢驗和調整。

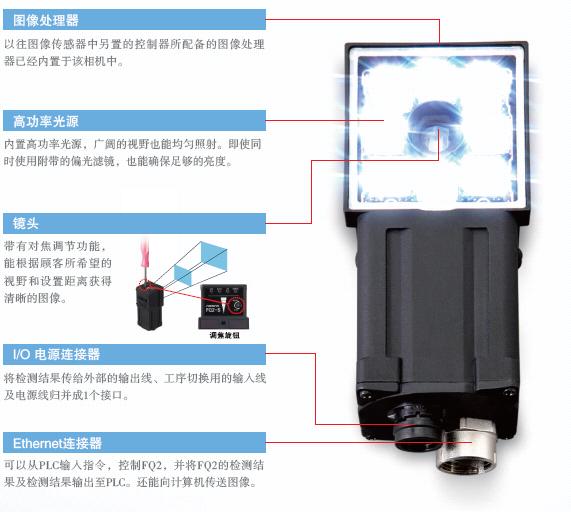

手掌大小的圖像傳感器

將必需元件高度集成

IP67等級的防水性

也可由于清洗裝置

耐彎曲電纜

相機引出的電纜全部為耐彎曲電纜。盡可放心地應用于活動部位。

Smart Click接插件

清脆的咔噠聲有利于快速而又準確的接線。

檢測、定位一并解決

通過將多個檢測項目進行組合，外觀檢測、定位等各種用途僅此1個機型就能解決。

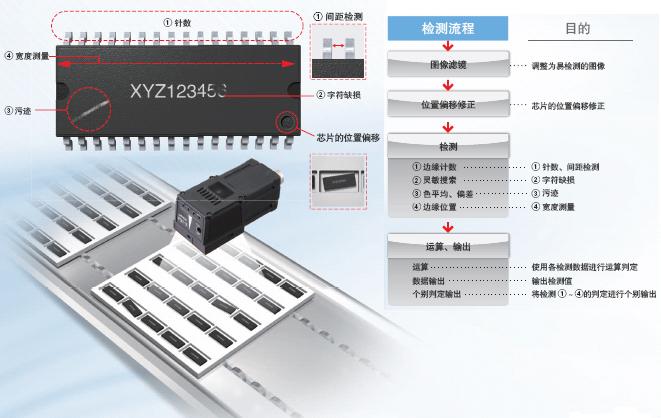

外觀檢測

可集中進行IC的各項外觀檢測。檢測前整個托盤的位置偏移可在圖像上進行修正，因此，也能減少為了提高機械定位精度而花費的設計工時。

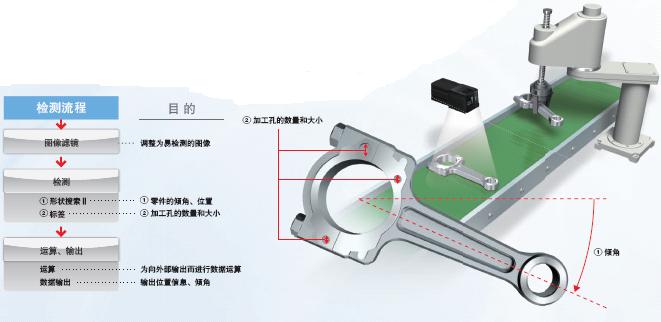

零件的定位

由于能檢測旋轉角度和位置信息，因此也能進行定位。
在檢測位置信息的同時，還可檢測加工孔的數量和大小。

無需登錄辭典即可順利讀取新式OCR

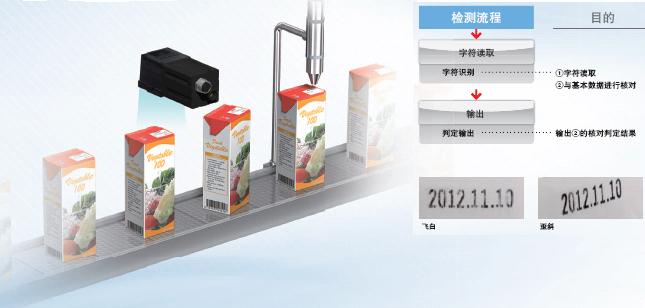

日期核對

即使因輸送原因而導致印字歪斜、部分飛白，也可通過使用內置辭典的獨創讀取方式，實現穩定讀取。

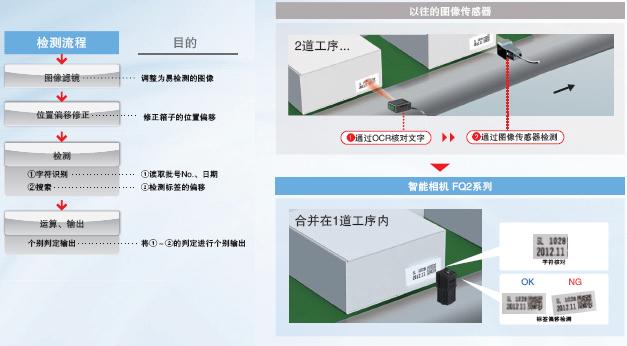

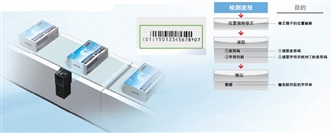

字符核對與標簽偏移檢測

只需一臺FQ2，即可將迄今為止分2道工序?qū)嵤┑淖址?nbsp;
核對與檢測作業合并在1道工序內完成。有助于降低成本、節省空間。

讀取從紙標簽到直接標記的15種代碼

代碼與字符的核對

通過組合OCR與讀碼器的檢測項目，可在FQ2中實施代碼讀取與字符核對。
無需使用外部設備進行編程。

請點擊此處，查看大圖。

讀取直接標記代碼

對每個零件標記代碼進行信息管理的情形越來越多，但可能會由于素材而導致印字讀取不穩定。
FQ2采用DPM專用的獨創功能，可實現穩定讀取

對應裝置環境的各種系列

傳感器

備有范圍寬廣的各種產品系列，可根據視野和設置距離選擇最適合的傳感器。

一體型

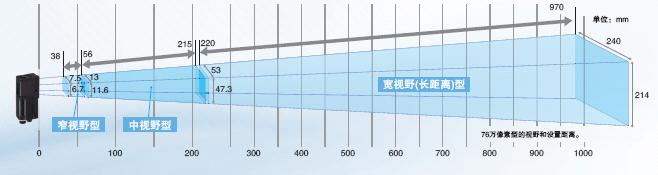

無縫的視野種類

即使對于一體型容易損失的視野種類，在7.5mm～240mm的寬廣范圍內也有多種產品系列。

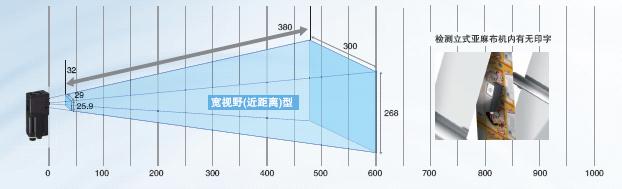

最適合狹窄場所的廣角型

側視型的廣角相機，即使物距很近，也可進行大范圍的攝像、檢測。最適合安裝在裝置的狹窄空間。
從輸送帶旁邊檢測產品時，也可適當設置傳感器，而不會妨礙生產線的橫向通路。

C-mount型

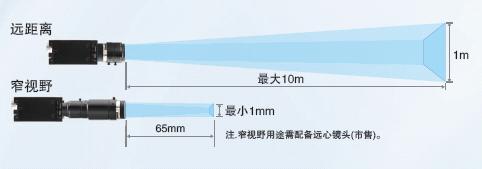

針對一體型不能完全應對的１m以上的長距離和1mm以下的窄視野用途，備有 C-mount型，可根據應用自由選擇鏡頭。此外，在希望使用外部光源時，也提供了不少便利。

光源的組合示例

背光光源

外形檢測

低傾角光源

傷痕和污跡檢測

通信接口

配備與每臺主機匹配性強的通信接口。

可減少與PLC進行數據通信的設計工時。

PLC Link

配備PLC Link，可大幅減少梯形程序的編制工時。

FINS

配備歐姆龍獨創的FINS/TCP，可以與歐姆龍制的低成本 PLC相連接。無需復雜的TCP Socket發送接收處理的通信控制，可更簡單、更高速地與歐姆龍制PLC相連接。

EtherNet/IP^TM

配備被全世界工廠的通信系統廣泛采用的EtherNet/IP通信功能�？梢耘c本公司PLC以及各公司的EtherNet/IP設備進行簡單連接。

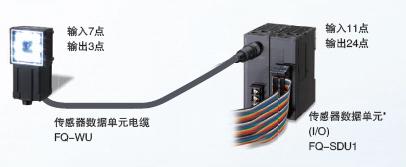

I/O擴展單元

可使I/O點數擴展3倍的擴展單元也加入產品系列。一直以來廣為期待的每次檢測都能輸出個別判定也已經實現。

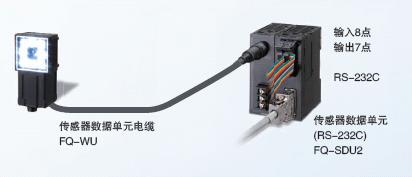

RS-232C通信單元

專用的傳感器數據單元也加入系列，可適用于定型的 RS-232C通信方式。

設定工具

作為設定和檢測圖像的監視工具，備有便于現場工地設定和控制柜中設置的觸摸式操作器及計算機可使用的設定工具2種。

觸摸式操作器

觸摸面板式的小型監視器。便于攜帶的耐沖擊強韌結構。已通過1.3ｍ墜落試驗(本公司標準)。

PC工具

具有觸摸式操作器相同功能的計算機版設定工具。訂購者可以免費下載。詳情請通過與傳感器同箱包裝的會員登記表進行確認。

FQ2系列特點 43

傳感器�。蹤z測機型 FQ2-S1/S2/S3系列］

項目		單功能機型	標準機型	高分辨率機型
型號	NPN型	FQ2-S10□□□□	FQ2-S20□□□□	FQ2-S30□□□□-08	FQ2-S30□□□□-08M	FQ2-S30-13	FQ2-S30-13M
型號	PNP型	FQ2-S15□□□□	FQ2-S25□□□□	FQ2-S35□□□□-08	FQ2-S35□□□□-08M	FQ2-S35-13	FQ2-S35-13M
視野		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)				請根據視野、設置距離選擇鏡頭。設置距離(參閱光學圖表p.30)
設置距離		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)				請根據視野、設置距離選擇鏡頭。設置距離(參閱光學圖表p.30)
主要功能	檢測項目	形狀搜索Ⅱ、搜索、靈敏搜索、邊緣位置、邊緣寬度、邊緣個數、面積、色平均/偏差、標簽
	可同時測量的數量	1	32
	位置偏移修正	有(360°旋轉位置修正、邊緣位置修正)
	場景登錄數	8	32
	校準	有
圖像拍攝	圖像處理方式	真彩			黑白	真彩	黑白
	圖像濾鏡	高動態范圍功能(HDR)、前處理(色彩灰度濾鏡、平滑化弱、平滑化強、膨脹、收縮、中間值、邊緣抽取、水平邊緣抽取、垂直邊緣抽取、邊緣強調、背景消除)、偏光濾鏡(附件)、白平衡(僅彩色型)
	圖像像素	1/3英寸彩色CMOS		1/2英寸彩色CMOS	1/2英寸黑白CMOS	1/2英寸彩色CMOS	1/2英寸黑白CMOS
	快門功能	內置光源點亮?xí)r　1/250～1/50000 內置光源熄滅時　1/1～1/50000		內置光源點亮?xí)r　1/250～1/60000 內置光源熄滅時　1/1～1/60000		1/1～1/60000
	處理分辨率	752×480		928×828		1280× 1024
	局部攝取功能	有(僅水平方向)		有(水平方向及垂直方向)
	鏡頭基座	─				C-mount
光源	光源點亮方式	脈沖點亮				─
光源	光源色	白色				─
數據 記錄功能	檢測結果記錄	傳感器本體：1000個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
數據 記錄功能	圖像的記錄	傳感器本體：20個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
輔助功能		運算(四則運算、計算函數、三角函數、邏輯函數)
測量的觸發		外部觸發(單次、連續) 通信觸發(以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link)
輸入輸出規格	輸入信號	7根 ·單次測量輸入(TRIG) ·控制指令輸入(IN0～5)
	輸出信號	3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2)，各檢測項目的個別判定以及圖像輸入許可輸出(READY)、外部光源時間輸出(STGOUT)的分配方式可以變更。
	以太網規格	100BASE-TX/10BASE-T
	通信功能	以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link
	I/O擴展	─	─	連接傳感器數據單元(FQ-SDU1[])后可擴展　輸入11點、輸出24點
	RS-232C	─	─	連接傳感器數據單元(FQ-SDU2[])后可通信
額定值	電源電壓	DC21.6V～26.4V(含波動)
額定值	消耗電流	2.4A以下				0.3A以下
耐環境性	環境溫度范圍	工作時：0～+50℃、保存時：-25～+65℃ (不結冰、不凝露)		工作時：0～+40℃、保存時：-25～+65℃ (不結冰、不凝露)
	環境濕度范圍	工作時、保存時：各35～85%RH(不凝露)
	環境條件	無腐蝕性氣體
	振動(耐久)	10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)	150m/s²、6個方向(上下、左右、前后)各3次
	保護結構	IEC60529標準　IP67(安裝偏光濾鏡附件時以及拆下連接器蓋時除外)				IEC60529標準　IP40
材質		傳感器：PBT、PC、SUS 安裝配件：PBT 偏光濾鏡附件：PBT、PC 以太網連接器：耐油性聚氯乙烯混合物 I/O連接器：非鉛耐熱PVC				蓋板：鍍鋅鋼板　t0.6 外殼：鋁合金壓鑄 (ADC-12) 安裝臺座：塑料ABS
重量		窄視野、中視野型：約160g 寬視野型：約150g				約160g(無臺座)、約185g(帶臺座)
附件		安裝配件(FQ-XL)×1、偏光濾鏡附件(FQ-XF1)×1、使用說明書、快速啟動指南、 SYSMAC會員注冊表、警告標簽				安裝臺座(FQ-XLC)×1、安裝螺釘(M3×8mm)×4、使用說明書、快速啟動指南、 SYSMAC會員注冊表
*LED級別 2**		等級2(JIS C 6802:2005)				─
對應標準		EN標準EN61326 EC指令No.2004/104/EC		EN61326-1:2006 IEC61010-1

傳感器　[檢測、ID機型 FQ2-S4系列]

項目		檢測、ID機型
型號	NPN型	FQ2-S40□□□□	FQ2-S40□□□□-M	FQ2-S40□□□□-08	FQ2-S40□□□□-08M
型號	PNP型	FQ2-S45□□□□	FQ2-S45□□□□-M	FQ2-S45□□□□-08	FQ2-S45□□□□-08M
視野		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)
設置距離		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)
主要功能	檢測項目	形狀搜索Ⅱ、搜索、靈敏搜索、邊緣位置、邊緣寬度、邊緣條數、面積、色平均/偏差、標簽、字符識別1、條形碼2、二維碼2、二維碼(DPM)3、辭典自定義
	可同時測量的數量	32
	位置偏移修正	有(360°旋轉位置修正、邊緣位置修正)
	場景登錄數	32
	校準	有
	重試功能	單純重試、亮度變更重試、場景切換重試、電平觸發重試
圖像濾鏡	高動態范圍功能(HDR)、前處理(色彩灰度濾鏡、平滑化弱、平滑化強、膨脹、收縮、中間值、邊緣抽取、水平邊緣抽取、垂直邊緣抽取、邊緣強調、背景消除)、偏光濾鏡(附件)、白平衡(僅彩色型)
圖像像素	1/3英寸彩色CMOS	1/3英寸黑白CMOS	1/3英寸彩色CMOS	1/3英寸黑白CMOS
快門功能	內置光源點亮?xí)r　1/250～1/50000 內置光源熄滅時　1/1～1/50000		內置光源點亮?xí)r　1/250～1/60000 內置光源熄滅時　1/1～1/60000
處理分辨率	752×480		928×828
局部攝取功能	有(水平方向)		有(水平方向及垂直方向)
鏡頭基座	─
光源	光源點亮方式	脈沖點亮
光源	光源色	白色
數據 記錄功能	檢測結果記錄	傳感器本體：1000個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
數據 記錄功能	圖像的記錄	傳感器本體：20個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
輔助功能		運算(四則運算、計算函數、三角函數、邏輯函數)
測量的觸發		外部觸發(單次、連續) 通信觸發(以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link)
輸入輸出規格	輸入信號	7根 ·單次測量輸入(TRIG) ·控制指令輸入(IN0～5)
	輸出信號	3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2)，各檢測項目的個別判定以及圖像輸入許可輸出(READY)、外部光源時間輸出(STGOUT)的分配方式可以變更。
	以太網規格	100BASE-TX/10BASE-T
	通信功能	以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link
	I/O擴展	連接傳感器數據單元(FQ-SDU1[])后可擴展　輸入11點、輸出24點
	RS-232C	連接傳感器數據單元(FQ-SDU2[])后可通信
額定值	電源電壓	DC21.6V～26.4V(含波動)
額定值	消耗電流	2.4A以下
耐環境性	環境溫度范圍	工作時：-0～+40℃、保存時：-25～+65℃(不結冰、不凝露)
	環境濕度范圍	工作時、保存時：各35～85%RH(不凝露)
	環境條件	無腐蝕性氣體
	振動(耐久)	10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)	150m/s²、6個方向(上下、左右、前后)各3次
	保護結構	IEC60529標準　IP67(安裝偏光濾鏡附件時以及拆下連接器蓋時除外)
材質		傳感器：PBT、PC、SUS 安裝配件：PBT 偏光濾鏡附件：PBT、PC 以太網連接器：耐油性聚氯乙烯混合物 I/O連接器：非鉛耐熱PVC
重量		窄視野、中視野型：約160g 寬視野型：約150g
附件		安裝配件(FQ-XL)×1、偏光濾鏡附件(FQ-XF1)×1、使用說明書、快速啟動指南、 SYSMAC會員注冊表、警告標簽
LED級別		等級2(JIS C 6802:2005)
對應標準		EN61326-1:2006 IEC61010-1

項目		檢測、ID機型
型號	NPN型	FQ2-S40□□□□-13	FQ2-S40□□□□-13M
型號	PNP型	FQ2-S45□□□□-13	FQ2-S45□□□□-13M
視野		請根據視野、設置距離選擇鏡頭。 (設置距離參閱光學圖表p.30)
設置距離		請根據視野、設置距離選擇鏡頭。 (設置距離參閱光學圖表p.30)
主要功能	檢測項目	形狀搜索Ⅱ、搜索、靈敏搜索、邊緣位置、邊緣寬度、邊緣條數、面積、色平均/偏差、標簽、字符識別1、條形碼2、二維碼2、二維碼(DPM)3、辭典自定義
	可同時測量的數量	32
	位置偏移修正	有(360°旋轉位置修正、邊緣位置修正)
	場景登錄數	32
	校準	有
	重試功能	單純重試、亮度變更重試、場景切換重試、電平觸發重試
圖像拍攝	圖像處理方式	真彩	黑白
	圖像濾鏡	高動態范圍功能(HDR)、前處理(色彩灰度濾鏡、平滑化弱、平滑化強、膨脹、收縮、中間值、邊緣抽取、水平邊緣抽取、垂直邊緣抽取、邊緣強調、背景消除)、偏光濾鏡(附件)、白平衡(僅彩色型)
	圖像像素	1/3英寸彩色CMOS	1/3英寸黑白CMOS
	快門功能	1/1～1/60000
	處理分辨率	1280× 1024
	局部攝取功能	有(水平方向及垂直方向)
	鏡頭基座	C-mount
光源	光源點亮方式	─
光源	光源色	─
數據 記錄功能	檢測結果記錄	傳感器本體：1000個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
數據 記錄功能	圖像的記錄	傳感器本體：20個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
輔助功能		運算(四則運算、計算函數、三角函數、邏輯函數)
測量的觸發		外部觸發(單次、連續) 通信觸發(以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link)
輸入輸出規格	輸入信號	7根 ·單次測量輸入(TRIG) ·控制指令輸入(IN0～5)
	輸出信號	3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2)，各檢測項目的個別判定以及圖像輸入許可輸出(READY)、外部光源時間輸出(STGOUT)的分配方式可以變更。
	以太網規格	100BASE-TX/10BASE-T
	通信功能	以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/IP、PLC Link
	I/O擴展	連接傳感器數據單元(FQ-SDU1[])后可擴展　輸入11點、輸出24點
	RS-232C	連接傳感器數據單元(FQ-SDU2[])后可通信
額定值	電源電壓	DC21.6V～26.4V(含波動)
額定值	消耗電流	0.3A以下
耐環境性	環境溫度范圍	工作時：-0～+40℃、保存時：-25～+65℃(不結冰、不凝露)
	環境濕度范圍	工作時、保存時：各35～85%RH(不凝露)
	環境條件	無腐蝕性氣體
	振動(耐久)	10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)	150m/s²、6個方向(上下、左右、前后)各3次
	保護結構	IEC60529標準　IP40
材質		蓋板：鍍鋅鋼板　t0.6 外殼：鋁合金壓鑄 (ADC-12) 安裝臺座：塑料ABS
重量		約160g(無臺座)、約185g(帶臺座)
附件		安裝臺座(FQ-XLC)×1、安裝螺釘(M3×8mm)×4、使用說明書、快速啟動指南、 SYSMAC會員注冊表
LED級別		─
對應標準		EN61326-1:2006 IEC61010-1

傳感器　[ID機型 FQ2-CH、FQ-CR1/CR2系列]

項目		字符識別傳感器	多功能讀碼器	2維讀碼器
型號	NPN型	FQ2-CH10□□□□-M	FQ-CR10□□□□-M	FQ-CR20□□□□-M
型號	PNP型	FQ2-CH15□□□□-M	FQ-CR15□□□□-M	FQ-CR25□□□□-M
視野		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)
設置距離		請參閱種類/標準價格(p.19)。(視野的公差為±10%以內)
主要功能	檢測項目	字符識別 ·字母　A～Z ·數字　0～9 ·符號　‘ - .: / 辭典自定義	二維碼(Data Matri(EC200)、QR Code、MicroQR Code、PDF417、 MicroPDF417、GS1-DataMatrix)	二維碼 (Data Matrix(EC200)、QR Code)
	檢測項目	字符識別 ·字母　A～Z ·數字　0～9 ·符號　‘ - .: / 辭典自定義	條形碼(JAN/EAN/UPC、Code39、 Codabar(NW-7)、ITF(Interleaved 2 of 5)、 Code 93、Code128/GS1-128、GS1 DataBar* (Truncated、Stacked、Omni-directional、 Stacked Omni-directional、Limited、Expanded、 Expanded Stacked)、Pharmacode、GS1-128 Composite　Code(CC-A、CC-B、CC-C))	二維碼 (Data Matrix(EC200)、QR Code)
	前處理功能	平滑化弱、平滑化強、膨脹、收縮、中間值、邊緣抽取、水平邊緣抽取、垂直邊緣抽取、邊緣強調、背景消除	無	過濾功能 (平滑、膨脹、收縮、中間值)、糾錯位置顯示
	核對功能	有	有	無
	重試功能	單純重試、亮度變更重試、場景切換重試、電平觸發重試
	可同時檢測的數量	32
	位置偏移修正	有(360°旋轉位置修正、邊緣位置修正	無
	場景數	32
圖像拍攝	圖像處理方式	黑白
	圖像濾鏡	高動態范圍功能(HDR)、偏光濾波器(附件)
	圖像像素	1/3英寸黑白CMOS
	快門功能	內置光源點亮?xí)r　1/250～1/50000 內置光源熄滅時　1/1～1/50000	1/250～1/30000	1/250～1/32258
	處理分辨率	752×480
	局部攝取功能	有(水平方向)
光源	光源點亮方式	脈沖點亮
光源	光源色	白色
數據記錄功能	測量結果的記錄	傳感器本體：1000個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
數據記錄功能	圖像的記錄	傳感器本體：20個(使用觸摸式操作器，則可在SD卡的容量范圍內進行保存)
輔助功能		運算(四則運算、計算函數、三角函數、邏輯函數)
測量的觸發		外部觸發(單次、連續) 通信觸發(以太網無協議(TCP)、以太網無協 議(FINS/TCP)、EtherNet/IP、PLC Link)	外部觸發(單次、連續)
輸入輸出規格	輸入信號	7根 ·單次測量輸入(TRIG) ·控制指令輸入(IN0～5)
	輸出信號	3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2) 各檢測項目的個別判定以及圖像輸入許可輸出(READY)、外部光源時間輸出(STGOUT)的分配方式可以變更。	3根 ·控制輸出(BUSY) ·綜合判定輸出(OR) ·錯誤輸出(ERROR) ※3個輸出信號(OUT0～2)，各檢測項目的個別判定的分配方式可以變更。
	以太網規格	100BASE-TX/10BASE-T
	通信功能	以太網無協議(TCP)、以太網無協議(FINS/TCP)、EtherNet/ IP、PLC Link	─
	I/O擴展	連接傳感器數據單元 (FQ-SDU1□)后可擴展輸入11點、輸出24點	─
	RS-232C	連接傳感器數據單元 (FQ-SDU2□)后可擴展	─
額定值	電源電壓	DC21.6V～26.4V(含波動)
額定值	消耗電流	2.4A以下
耐環境性	環境溫度范圍	工作時：0～+40℃、保存時：-25～+65℃ (不結冰、不凝露)	工作時：0～+50℃、保存時：-25～+65℃ (不結冰、不凝露)
	環境濕度范圍	工作時、保存時：各35～85%RH(不凝露)
	環境條件	無腐蝕性氣體
	振動(耐久)	10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)	150m/s²、6個方向(上下、左右、前后)各3次
	保護結構	IEC60529標準　IP67(安裝偏光濾波器附件時以及拆下連接器蓋時除外)
材質		傳感器：PBT、PC、SUS　安裝配件：PBT　偏光濾波器附件：PBT、PC 以太網連接器：耐油性聚氯乙烯混合物　I/O連接器：非鉛耐熱PVC
重量		窄視野、中視野型：約160g　寬視野型：約150g
附件		安裝配件(FQ-XL)×1、偏光濾波器附件(FQ-XF1)×1、使用說明書、快速啟動指南、SYSMAC會員注冊表、警告標簽
LED級別		等級2(JIS C 6802:2005)
對應標準		EN61326-1:2006　IEC61010-1

觸摸式操作器

種類項目型號			DC電源型	DC/AC/電池共用型
種類項目型號			FQ2-D30	FQ2-D31
可連接傳感器臺數			最多32臺(同時連接臺數8臺)
主要功能	測量畫面的顯示種類		最新結果顯示、最新NG顯示、趨勢監控、直方圖
	可顯示的圖像種類		動態圖像、靜態圖像、放大圖像、縮小圖像
	數據記錄		測量結果、測量圖像
	顯示菜單語言		日語、英語、德語、法語、意大利語、西班牙語、漢語(繁體)、漢語(簡體)、韓語
顯示	液晶監視器	顯示設備	3.5英寸　TFT　彩色LCD
		像素數	320×240像素
		顯示色	16,777,216色
	背光	*壽命 1**	50,000小時(25℃)
		亮度調整	帶亮度調整功能
		自動熄燈功能	有(帶設定時間變更功能)
操作接口	觸摸屏	方式	電阻膜式
操作接口	觸摸屏	*壽命 2**	1,000,000次
外部接口	以太網		100BASE-TX/10BASE-T
外部接口	SD卡		推薦SDHC標準　Class4以上
額定值	電源電壓		連接DC電源時：DC21.6V～26.4V(含波動)	連接DC電源時：DC21.6V～26.4V (含波動) AC適配器 FQ-AC□ 連接(SINO AMERICAN JAPAN(株)制)時： AC100V～240V、50Hz/60Hz 連接電池時：電池組 FQBAT1(1個電池 3.7V)
	*電池可連續使用的時間 3**		─	1.5小時
	消耗電流		連接DC電源時：0.2A以下	連接DC電源時：0.2A以下、電池充電時：0.4A以下
耐環境性	環境溫度范圍		工作時：0～+50℃ 保存時：-25～+65℃ (不結冰、不凝露)	工作時：使用DIN固定/面板固定時0～+50℃ 使用電池時0～+40℃ 保存時： -25～+65℃ (不結冰、不凝露)
	環境濕度范圍		工作時、保存時：各35～85%RH(不凝露)
	環境條件		無腐蝕性氣體
	振動(耐久)		10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)		150m/s²、6個方向(上下、左右、前后)各3次
	保護結構		IEC60529標準　IP20(安裝了SD卡罩、連接器外蓋及線束時)
重量			約270g(未安裝電池+便攜吊帶時)
材質			外殼：ABS
附件			手寫筆(FQ-XT)、使用說明書

*1.常溫、常濕狀態下亮度減半時的參考時間，并非保證值。背光壽命會因環境的溫濕度而發生很大變化。低溫和高溫會導致壽命縮短。

*2.為參考時間，并非保證值。因使用條件而異。

*3.為參考時間，并非保證值。根據使用環境、使用條件等變化。

傳感器數據單元 (僅可連接FQ2-S3/S4/CH系列)

項目			傳感器數據單元
項目			FQ-SDU1□ 并行接口　(SDU10：NPN型、SDU15：PNP型) FQ-SDU2□ RS-232C接口(SDU20：NPN型、SDU25：PNP型)
輸入輸出規格	并行輸入輸出	SDU1□	輸入11點(TRIG、RESET、IN0-7、DSA) 輸出23點(GATE、D0-15、ACK、RUN、BUSY、OR、ERROR、STGOUT、SHTOUT)
	并行輸入輸出	SDU2□	輸入8點(IN0-5、TRIG、RESET) 輸出7點(ACK、RUN、BUSY、OR、ERROR、STGOUT、SHTOUT)
	RS-232C		1CH、最大115,200bps ※僅FQ-SDU2□
	傳感器接口		連接FQ2-S3(通過FQ-WU□□□連接)：單獨 ※連接傳感器數：1
額定值	電源電壓		DC21.6V～26.4V(含波動)
	絕緣電阻		所有DC外部端子和外殼間：0.5MΩ以上 (DC250V兆歐表)
	消耗電流		系統：2.5A以下
耐環境性	環境溫度范圍		工作時：0～+50℃、保存時：-25～+65℃(不結冰、不凝露)
	環境濕度范圍		工作時、保存時：各35～85%RH(不凝露)
	環境條件		無腐蝕性氣體
	振動(耐久)		10～150Hz 單振幅0.35mm X、Y、Z方向各8分鐘 10次
	沖擊(耐久)		150m/s²、6個方向(上下、左右、前后)各3次
	保護結構		IEC60529標準 IP20
材質			外殼：PC+ABS、PC
重量			約150g
附件			使用說明書

電池

項目型號	FQ-BAT1
電池種類	鋰離子二次電池
公稱容量	1,800mAh
額定電壓	3.7V
環境溫度范圍	工作時：0～+40℃ 保存時：-25～+65℃(不結冰、不凝露)
環境濕度范圍	工作時、保存時：各35～85%RH(不凝露)
充電方法	安裝至觸摸式操作器(FQ-D31)上后充電。需要AC適配器(FQ-AC1)
*充電時間 1**	2小時
*使用時間 1**	1.5小時
*電池組壽命 2**	充放電300次循環
重量	50g以下

*1.為參考時間，并非保證值。因使用狀態而異。

*2.電池容量低于60%時的參考時間，并非保證值。根據使用環境、條件變化。

PC工具(for FQ)

使用PC工具的計算機需符合下列條件。

OS	Microsoft Windows XP Home Edition/Professional SP2以上 (32bit版) Microsoft Windows 7 Home Premium以上 (32bit版/ 64bit版)
CPU	相當于Core2Duo 1.06GHz及以上
RAM	1GB以上
HDD	500MB以上的剩余容量 *1
監視器	1024×768點以上
