歐姆龍 2維激光形狀測量。ZG2采用創新技術實現穩定測量。

規格參數

更簡單，更高精度的形狀測量。

穩定測量難以檢測的顏色、材質與復雜形狀

構造簡單

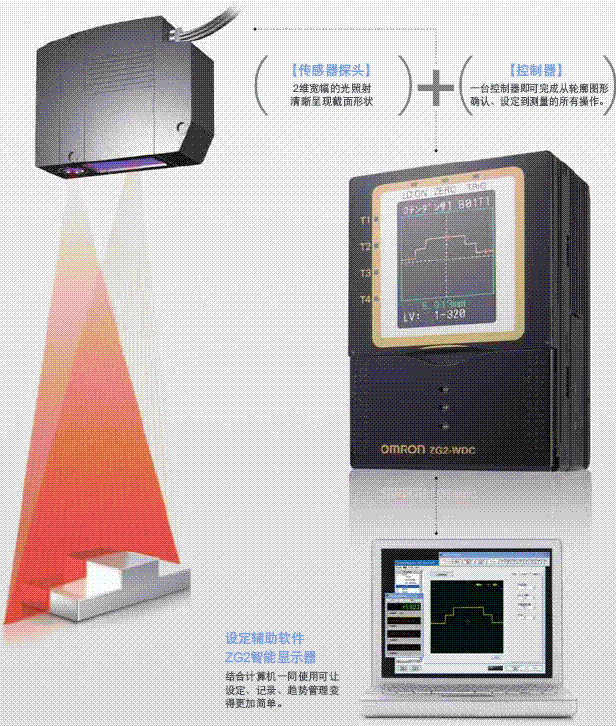

安裝簡便。只需要安裝傳感器探頭與控制器，即可投入使用。

※ZG2-WDC□1A型傳感器控制器的標準配置

豐富的測量項目

(業內最高) 靈敏度提高12倍

圖層面、黑色橡膠

較暗涂層面和黑色橡膠等難以反射光線，其顏色、材質使傳感器探頭受光量不足，易受到外部光線的干擾，因此以往的激光測量床干起難以測量此類物體。而ZG2具有超高靈敏度，能徹底減輕外部光線的干擾，從而一舉解決該難題。配備的APS功能，可根據周圍照明環境自動調節感光靈敏度和背景消除水平等參數，輕松且準確地再現形狀輪廓。實現高精度測量。此外，段曝光時間下也可進行測量，從而對應移動物體的檢測。

※詳情請參閱APS功能（P9）、新光學系統ONPS（P8）。

傾斜的透明物體、反光面

對于反光面和透明物體等正反射較強的測量對象，如果稍有傾斜，光反射量就會驟減，導致測量變得不穩定。而配置高性能高斯透鏡探頭的ZG2-WDS3VT課解決該問題。傾斜對應范圍比此前型號擴大2.5倍，可在最大±5°傾斜范圍內實現穩定測量。使用與檢測鏡頭與玻璃板等的組裝。

※詳情請參閱高性能高斯透鏡（P8）

電子零件的組裝檢測

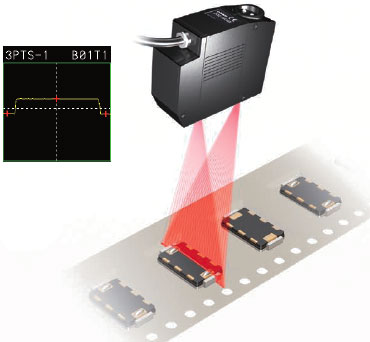

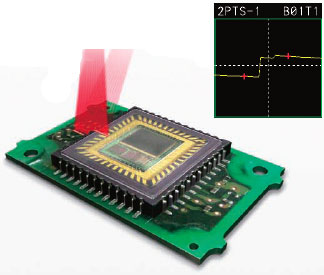

可穩定測量CCD及CMOS、水晶振動元件的水晶片等的玻璃及表面反光零件。通過檢測基板與封裝面的高低差，完成零件的組裝檢測。

鏡頭的組裝檢測

檢測鏡頭頂點與競價的高低差，檢查組裝結果是否正確。

速度提高10倍

高速生產線

同時存在黑色和金屬面的檢測物體。圓柱形和形狀復雜的物體。這些檢測對象的位置不同，其激光反射量、反射監督也存在差異，因此很難清晰且穩定地再現輪廓。歐姆龍獨有“多靈敏度感應功能”在解決上述問題中頗受好評，且該功能變得更為強大。作為改進課題之一的測量速度已得到提高，因此即便是在高速生產線上也能使用本產品。

*詳情請參閱高速多靈敏度(Catelog).

較寬的測量對象

通過連接2臺控制器，并使用2臺傳感器探頭同時進行測量，可最大將測量范圍擴大到140MM，如果采用多臺連接測量方式，根據實際用途，歐姆龍將為用戶提供適合的連接方案實現最佳測量。

捕捉形狀玩去點測量

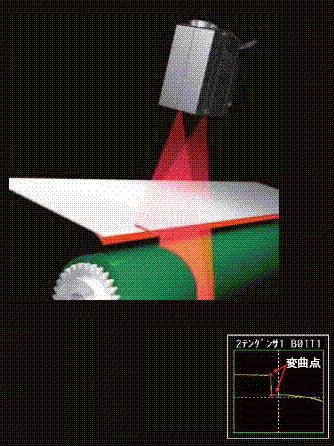

具有了將測量對象存在角度變化的部分識別為“彎曲點”的測量功能�？蓽y量物體上特征性的高低差和寬度。

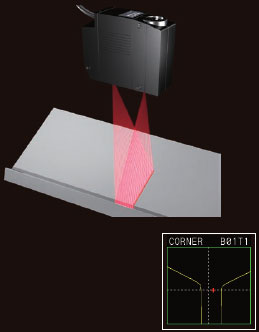

測量交點位置、夾角

具有測量物體上兩條直線“交點坐標”、“夾角”的功能�？尚褂糜趯附游矬w進行焊接火焰模擬控制。

設置、設定

簡化設置傳感器探頭時的調整工序

“設置補償功能”可自動將傳感器探頭與測量對象調整到同一水平位置。消除設置時基準面與探頭間產生的傾斜偏差，大幅度縮短設置探頭時調整時間。

*傾斜較大時，有可能產生測量誤差。使用本產品前煩請先確認實際使用環境中的測量精度。

設定更順暢

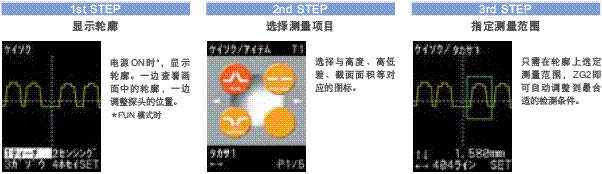

3步完成基本設定。采用歐姆龍獨有界面，不僅操作簡單還能發揮

測量

同時測量多點

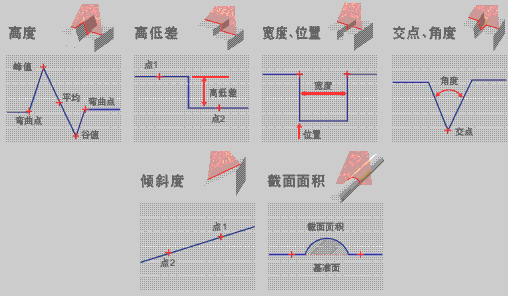

可從輪廓圖形中最多任意選取8點，進行同步測試，因此能夠組合所需檢測項目。從寬度、高度、傾斜度、高低差、假面面積等共20種測量項目中針對性地組合選擇。

測量定位困難的物體

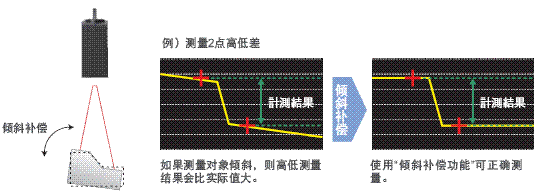

對于定位困難的測量對象，可對位置和傾角進行自動補償。穩定在線測量。

運用

保存測量結果的趨勢管理

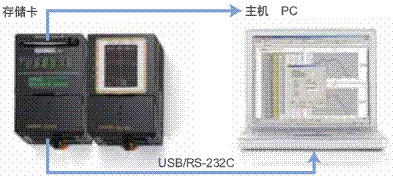

全新推出數據存儲單元�？杀４鏈y量值和輪廓數據。通過存儲卡或串行通信保存到計算機中，有助于管理生產記錄和趨勢監控以及分析不合格產品。

※ 有關最大保存容量，請查看系統配置的相關頁面。

支持多品種、小批量生產

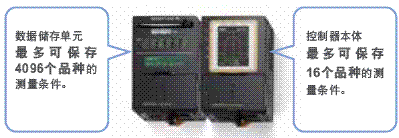

可向控制器本體輸入最多16個（16個數據庫）測量條件。只需通過信號輸入/指令輸入/按鍵操作即可進行數據庫切換。如果使用數據儲存單元，更可以輸入最多4096個數據庫，即使在品種繁多的生產線上，也可快速對應各種測量。

ZG2 特點 56 ZG2_Features15

傳感器探頭

項目		ZG2-WDS8T型		ZG2-WDS22型		ZG2-WDS70型	ZG2-WDS3VT型
光學方式		漫反射	正反射	漫反射	正反射	漫反射	正反射	漫反射
測量范圍	高度方向	50±3mm	44±2mm	100±12mm	94±10mm	210±48mm (高精度模式中)	22.3±0.5mm	10.6±0.4mm
測量范圍	寬度方向	8mmTYP		22mmTYP		70mmTYP	0.25μm
分辨率	*高度方向(1)**	1μm		2.5μm		6μm	3mmTYP
分辨率	寬度方向	13μm (8mm/631pix)		35μm (22mm/631pix)		111μm111μm (70mm/631pix)	5μm (3mm/631pix)
*線性(高度方向)(2)**		±0.1%F.S.
*溫度特性(3)**		0.03%F.S./℃		0.02%F.S./℃			0.08%F.S./℃
光源	種類	可視半導體激光
	波長	658nm					650nm
	輸出	最大輸出5mW 最大曝光(未使用光學儀器時)1mW					1mW max
	激光等級	EN60825-1/IEC60825-1的2M級、FDA的ⅢB級(21CFR1040.10與1040.11)					EN60825-1/IEC60825-1的2級、FDA的Ⅱ級(21CFR1040.10與1040.11)
*光束形狀(根據測量中心距離)(4)**		30μm×24mmTYP		60μm×45mmTYP		120μm×75mmTYP	120μm×75mmTYP
LED顯示燈		STAND BY：激光發光準備就緒時亮起(顯示顏色：綠)
LED顯示燈		LD_ON：激光發光時亮起(顯示顏色：綠)
測量對象		不透明物體/透明物體表面				不透明物體表面	不透明物體/透明物體表面
耐環境性	使用環境照明	受光表面照明7000lx以下：白熾燈
	環境溫度范圍	操作時：0~ +50℃ 保存時：-15~+60℃(無結冰、結霜)
	環境濕度范圍	操作、保存時均：35~85%RH(無結霜)
	保護結構	IP66(IEC60529)					IP67(IEC60529)
	振動(耐久)	10 ~ 150Hz(單振幅 0.35mm) X、Y、Z 方向80min
	沖擊性(耐久)	150m/s²6個方向(上下、左右、前后)各3次
材質		外殼：鑄鋁，前蓋：玻璃，電纜絕緣層：耐熱氯乙烯，插座：鋅合金及黃銅
電纜長度		0.5m、2m(耐彎曲電纜)
重量		約500g		約500g		約650g	約650g
附件		激光警告標簽(英文)、鐵氧體磁芯(1個)、使用說明書

*將本司標準的被測物體安裝于測量中心距離上，進行全線平均高度測量。

型號	CCD模式	平均次數	測量對象
型號	CCD模式	平均次數	正反射	漫反射
ZG2-WDS8T/ZG2-WDS22/ZG2-WDS70型	高精度模式	64次	本公司標準白色氧化鋁陶瓷
ZG2-WDS3VT型	高精度模式	64次	本公司標準鏡面體	本公司標準漫反射物體

*對于ZG2-WDS8T/WDS3VT型的最小分辨率，即使增加平均次數仍為0.25μm。而不會變得更小。

*2：采用本公司標準的測量對象對整條生產線平均高度進行測量時，相對于理想化直線的誤差CCD模式為高精度模式。線性可能會根據測量對象不同而發生變化。

型號	測量對象
型號	正反射	漫反射
ZG2-WDS8T/ZG2-WDS22/ZG2-WDS70型	本公司標準白色氧化鋁陶瓷
ZG2-WDS3VT型	本公司標準鏡面體	本公司標準漫反射物體

*3鋁管固定探頭與測量物體時所獲取的數值。CCD模式為標準模式。
*4定義為中心光學強度的1/e²(13.5%)。定義范圍外也可能產生泄露光：或在測量對象周圍的光反射率高于測量對象的狀態下，都會產生影響。

關于出口貿易管理條令

根據日本外匯及國外貿易法的規定，ZG2-WDS3V/WDS8型傳感器屬于必須取得出口許可的產品（或技術）。
攜帶至日本以外的國家時，請申辦日本政府的出口許可申請等必要手續。
*另外亦備有非出口貿易管理條令限制的ZG2-WDS3V/WDS8T型系列產品。（分辨率不同）
根據日本外匯及國家貿易法的ZG2-WDC11/WDC41型控制器的內置程序，屬于必須取得出口許可的技術。
但根據日本貿易外省令第9條第1項第10款的規定，本產品不需經過商業勞務交易許可。

傳感器控制器

項目			ZG2-WDC11/WDC11A型	ZG2-WDC41/WDC41A型
輸入輸出類型			NPN型	PNP型
連接傳感器探頭數量			1臺/控制器
連接控制器數量			2臺
測量周期(﹡1)			16ms(高精度模式)、8ms(標準模式)、5ms(高速模式)
最小顯示單位			10nm
顯示范圍			-999.99999～999.99999
顯示		液晶顯示器	1.8英寸TFT彩色LCD(557×234pix)
顯示		LED	各任務判斷顯示燈(顯示顏色：橙)：T1、T2、T3、T4 激光顯示燈(顯示顏色：綠)：LD ON 歸零顯示燈(顯示顏色：綠)：ZERO 觸發顯示燈(顯示顏色：綠)：TRIG
外部 I/F	輸入輸出信號線	模擬輸出	從電壓、電流2種方式中選擇(通過下方滑動開關切換) 電壓輸出時：-10～+10V輸出電阻：40Ω 電流輸出時：4～20mA最大負載電阻：300Ω
		判斷輸出 (ALL-PASS/NG/ERROR)	NPN開路集電極DC30V、 50mA max. 殘余電壓1.2V以下	PNP開路集電極 50mA max. 殘余電壓1.2V以下
		觸發輔助輸出 (ENABLE/GATE)	NPN開路集電極DC30V、 50mA max. 殘余電壓1.2V以下	PNP開路集電極 50mA max. 殘余電壓1.2V以下
		激光停止輸入(LD-OFF)	ON時：用0V予以短路或1.5V以下 OFF時：開路 (漏電流：0.1A以下)	ON時：電源電壓短路或處于電源電壓-1.5V以下 OFF時：開路 (漏電流0.1A以下)
		歸零輸入(ZERO)
		測量觸發輸入(TRIG)
		數據庫切換輸入(BANK～D)
	串行I/O	USB2.0	1個端口、FULL SPEED[12Mbps]、MINI-B
	串行I/O	RS-232C	1個端口、最大115200bps
	并行輸出 (安裝ZG-RPD型時)	輸出	18個端子
主要功能		設定登錄數	16個數據庫
		靈敏感應調整功能	多種/高速多種/自動/固定
		測量項目(項目)	高度/2 點高低差/3 點高低差/邊緣位置/邊緣寬度/傾斜度/交點角度/交點位置/截面面積/任務演算(可同時測量最多8個項目)
		輔助功能	濾鏡/激光光量調整/位置補償功能(高度、位置、傾斜)/聯動運算/彎曲點測量
		保存輪廓	16個輪廓圖形(每1個數據庫對應1個輪廓)
		觸發模式	外部觸發/連續
額定		電源電壓	DC21.6～26.4V(包括波動)
		消耗電量	0.8A以下(每個傳感器探頭)
		絕緣電阻	所有導線與控制器外殼均為：20MΩ(250V電壓)
		耐電壓	所有導線與控制器外殼均為：AC1000V 50/60Hz 1min
耐環境性		環境溫度范圍	操作時：0～+50℃保存時：-15～+60℃(無結冰、結霜)
		環境濕度范圍	操作時、保存時均：35～85%RH(無結霜)
		保護結構	IP20(IEC60529)
		振動(耐久)	振動頻率：10～150Hz 單振幅：0.35mm 加速度：50m/s²
		沖擊性(耐久)	150m/s² 6個方向(上下、左右、前后)各3次
材質			機框：聚碳纖維(PC)、電纜絕緣層：耐熱氯乙烯
電纜長度			2m
重量			約300g(包括電纜)(包裝狀態下：約450g)
附件			ZG2-WDC□1型：鉄氯體磁芯大(1個)、使用說明書 ZG2-WDC□1A型：鐵氯體磁芯大(1個)、鐵氯體磁芯小(2個)、使用說明書、安裝軟件(CD-ROM)、USB 電纜(1m)

*這里記載的測量周期，為固定、自動感度時的測量周期。設定成多感度時，或存在其他設定內容時，測量周期將會延長。高能量模式為ON時，無論CCD模式設定與否，最短測量周期均為95ms。請通過RUN模式的節能顯示器確認實際的測量周期。

數據儲存單元

項目			ZG2-DSU11型	ZG2-DSU41型
輸入輸出類型			NPN	PNP
控制器連接臺數			2臺(*1)
可連接的控制器			ZG2-WDC11/WDC41型
外部I/F	輸入輸出信號線	記錄開始/結束輸入	ON時：用OV予以短路，或1.5V以下 OFF時：開路 (漏電流0.1mA以下)	ON時：電源電壓短路或處于電源電壓-1.5V以下 OFF時：開路(漏電流0.1mA以下)
	輸入輸出信號線	判斷輸出 (HIGH/PASS/LOW/ERROR)	NPN開路集電極 DC30V、50mA max. 殘余電壓1.2V以下	PNP開路集電極 50mA max. 殘余電壓1.2V以下
	串行I/O	USE2.0	端口、FULL SPEED[12Mbps]、MINI-B
	串行I/O	RS-232C	1個端口、最大115200bps
功能	記錄數據數 *2	本機內存	保存輪廓圖形：5,120個保存測量值：最多65，000個(*3)
	記錄數據數 *2	儲存卡 (256MB)*4	保存輪廓圖形：最多35,328個(256個×138個文件) 保存測量值：最多715萬個(65,000個×110個文件)
	記錄觸發器		外部觸發器、數據觸發器(安全觸發器)、時間觸發器
	外部數據庫功能		4096個數據庫
	其他功能		報警輸出功能
額定	電源電壓		DC21.6～26.4V(包括波動)
額定	消耗電量		0.5A以下
耐環境性	環境溫度范圍		操作時：0～+50℃ 保存時：0～+60℃ (無結露)
耐環境性	環境濕度范圍		操作時、保存時均：35～85%RH(無結露)
材質			機框：聚碳纖維(PC)
電纜長度			2m
重量			約280g
附件			鐵氯體磁芯(1個)、使用說明書

*1連接時必須配備控制器連接組件。
*2記錄期間數據將保存到本機內存中，結束記錄時自動寫入存儲卡中。記錄數量視設定條件而異。
*3連接2臺傳感器控制器并分別測量8項任務時，也可保存65,000次測量值。
*4以下條件記錄時的最大保存數。
使用1臺傳感器控制器測量1項任務
僅限記錄輪廓或測量值
